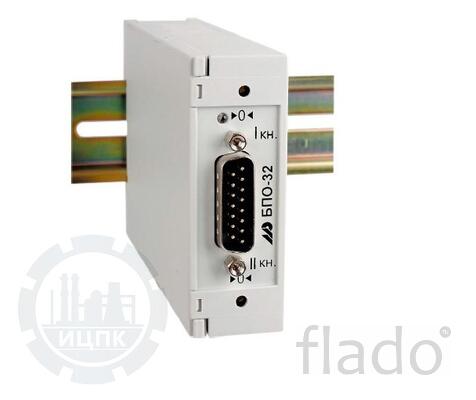

Блок преобразования сигналов термосопротивлений бпо-32





Блок преобразования сигналов термосопротивлений БПО-32 педназначены для преобразования сигналов термопреобразователей сопротивлений в выходной унифицированный сигнал постоянного тока.

ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100,
ТСП 50П, ТСП 100П, ТСП 21гр., Pt 50, Pt 100

Диапазоны измеряемых температур -200…+200С для медных термопреобразователей и -200…+850С для платиновых термопреобразователей (в зависимости от используемого типа термопреобразователя сопротивления).
<h4>Область применения</h4>

Измерение температуры
Усиление и нормализация сигналов термопреобразователей сопротивлений
Многоканальные измерительные системы
Системы автоматического регулирования и управления технологическими процессами в промышленности
Преобразование сигналов от потенциометрических датчиков, включая реохорды автоматических потенциометров, мостов и исполнительных механизмов

<img alt="Рис.1. Габаритный чертеж блока преобразования сигналов термосопротивлений БПО-32" src="//ris.1.-gabaritnyy-chertezh-bloka-preobrazovaniya-signalov-termosoprotivleniy-bpo-32.jpg" width="400" height="189"><em>Рис.1. Габаритный чертеж блока преобразования сигналов термосопротивлений БПО-32</em>
<h4>Обозначение при заказе</h4>
Блоки маркируются так: БПО-32-D-C-W-N-K-T-L, где:

D — тип датчика термопреобразователя сопротивления (указать: ТСМ, ТСП)
C — условное обозначение номинальной статической характеристики преобразования (например: 50М, 100М, 50П, 100П, 21гр., 23гр.)
W — номинальное значение отношения W100, (1,428 и 1,426 для ТСМ, 1,391 и 1,385 для ТСП)
N — начальное значение измеряемой температуры: в градусах Цельсия
K — конечное значение измеряемой температуры: в градусах Цельсия
T — выходной сигнал: 0-5 мА; 0-20мА, 4-20 мА; 0-10 В
L — наличие и длина клеммно-блочного соединителя входных и выходных сигналов:
0 — КБЗ отсутствует,
0,5 — КБЗ-16-11-0,5
